17多模态RAG

1、概念

可以识别图片、文本也可以输出图片和文本的RAG

• 传统RAG:在传统的RAG系统中，我们主要处理文本到文本的检索场景。然而，现实世界的知识库往往包含大量图片、图表等视觉信息。如何让用户通过自然语言查询找到相关图片（文搜图），或者通过一张图片找到相似图片同的向量空间，无法直接计算相似度。

二、技术演进路线

多模态RAG技术经历了从简单到复杂、从单一到融合的演进过程：

1. CLIP双编码器方案：通过对比学习将文本和图像映射到统一向量空间

2. VLM Captioning方案：利用视觉语言模型为图像生成文本描述，转化为文本检索问题

3. Qwen3-VL黄金架构：结合Embedding和Reranker的两阶段检索方案

4. Agentic RAG：引入智能Agent，根据查询意图动态选择检索策略

接下来，我们将逐一深入探讨每种方案的实现思路。

第一章：CLIP双编码器方案

1.1 CLIP模型原理

CLIP（Contrastive Language-Image Pre-training）是OpenAI在2021年发布的多模态模型，其核心思想是通过对比学习，让文本和图像在同一个512维向量空间中表示。

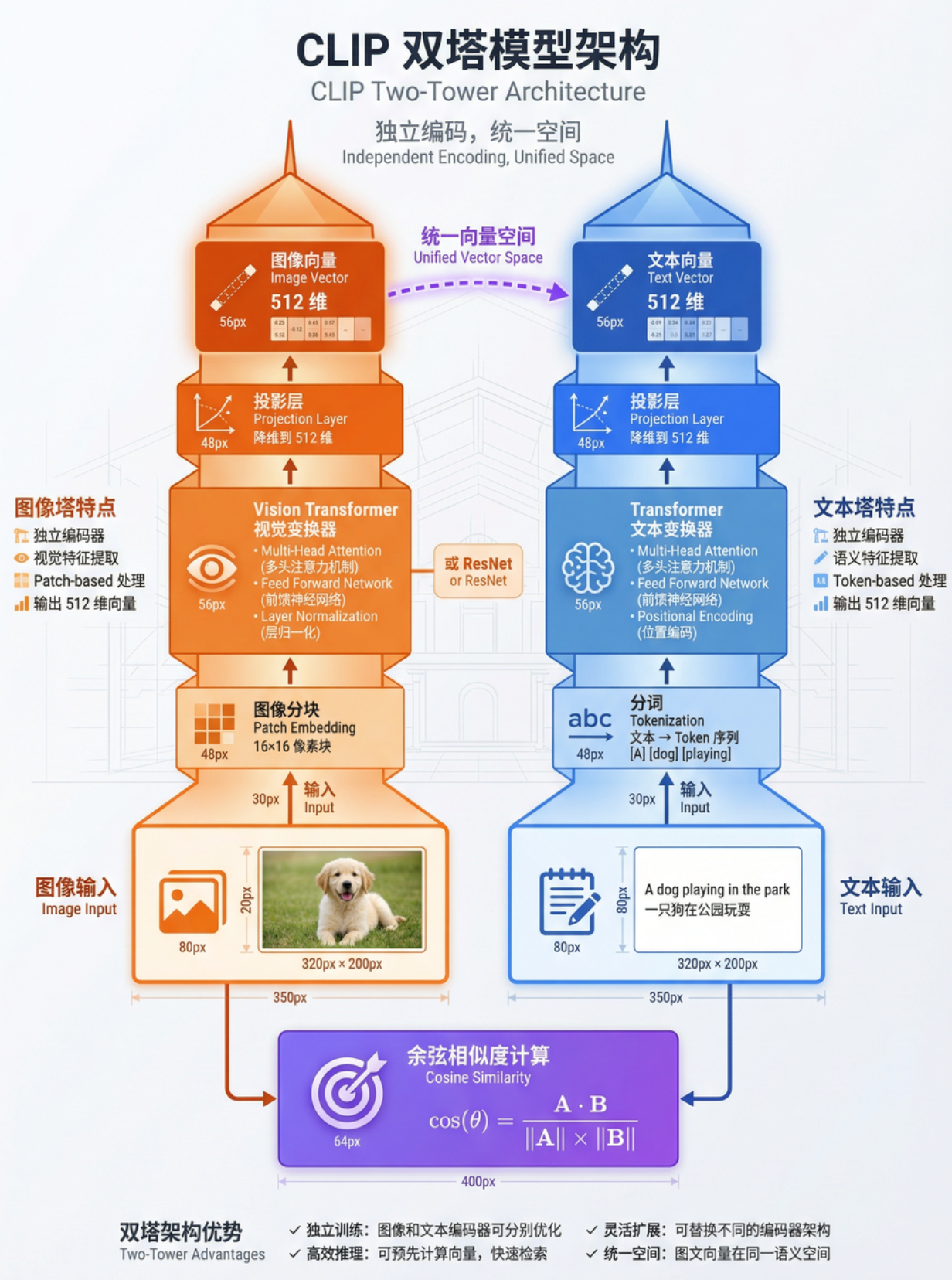

双编码器架构

CLIP采用双编码器架构：

• 文本编码器（Text Encoder）：将文本转换为512维向量

• 图像编码器（Image Encoder）：将图像转换为512维向量

两个编码器通过对比学习进行联合训练，使得语义相关的文本和图像在向量空间中距离更近。

对比学习训练

训练过程中，CLIP使用了4亿个图文对数据。对于每个batch：

• 正样本：匹配的图文对，目标是拉近它们的向量距离

• 负样本：不匹配的图文对，目标是推远它们的向量距离

这种训练方式使得CLIP学会了跨模态的语义对齐能力。

1.2 基于CLIP的检索实现思路

文搜图（Text-to-Image）

实现文搜图的核心流程：

1. 离线索引阶段：

   • 遍历图片库中的所有图片

   • 使用CLIP的图像编码器将每张图片转换为512维向量

   • 将向量存入向量数据库（如Milvus）

2. 在线检索阶段：

   • 接收用户的文本查询

   • 使用CLIP的文本编码器将查询转换为512维向量

   • 在向量数据库中进行相似度搜索

   • 返回最相似的图片

图搜图（Image-to-Image）

图搜图的实现更加直接：

1. 离线索引阶段：与文搜图相同

2. 在线检索阶段：

   • 接收用户上传的查询图片

   • 使用CLIP的图像编码器将查询图片转换为向量

   • 在向量数据库中搜索相似向量

   • 返回最相似的图片

1.3 LlamaIndex中的MultiModalVectorStoreIndex

LlamaIndex提供了MultiModalVectorStoreIndex类，专门用于构建多模态检索系统。其核心设计思想是：

• 双索引架构：分别为文本和图像建立独立的向量索引

• 统一查询接口：通过统一的API同时检索文本和图像

• 灵活的Embedding配置：支持配置不同的文本和图像Embedding模型

索引构建流程

1. 加载文档和图像数据

2. 配置文本Embedding模型和图像Embedding模型（如CLIP）

3. 创建MultiModalVectorStoreIndex实例

4. 系统自动将文本和图像分别编码并存储

检索流程

1. 创建MultiModalRetriever

2. 输入查询（文本或图像）

3. 系统自动选择对应的编码器处理查询

4. 返回相关的文本节点和图像节点

1.4 向量持久化：Milvus集成

在生产环境中，向量数据需要持久化存储。Milvus是一个专门为向量检索设计的数据库，具有以下优势：

• 高性能：支持十亿级向量的毫秒级检索

• 多种索引类型：IVF_FLAT、HNSW等，可根据场景选择

• 分布式架构：支持水平扩展

与LlamaIndex集成

LlamaIndex提供了MilvusVectorStore类，可以无缝对接Milvus：

1. 配置Milvus连接参数（URI、collection名称等）

2. 创建MilvusVectorStore实例

3. 将其作为存储后端传入MultiModalVectorStoreIndex

4. 索引数据自动持久化到Milvus

双Collection设计

对于多模态场景，推荐使用双Collection设计：

• 文本Collection：存储文本向量，维度由文本Embedding模型决定

• 图像Collection：存储图像向量，维度为512（CLIP标准输出）

这种设计的好处是可以独立管理和优化文本与图像的检索性能。

1.5 CLIP方案的优缺点

优点

• 端到端简洁：无需额外的图像描述生成步骤

• 真正的跨模态理解：直接学习图文语义对齐

• 检索速度快：向量检索复杂度低

缺点

• 语义理解深度有限：CLIP的训练数据以简短描述为主，对复杂语义理解不足

• 细粒度检索能力弱：难以处理"图片中红色物体的左边是什么"这类细节查询

• 向量维度固定：512维可能无法充分表达复杂图像的全部信息

第二章：VLM Captioning方案

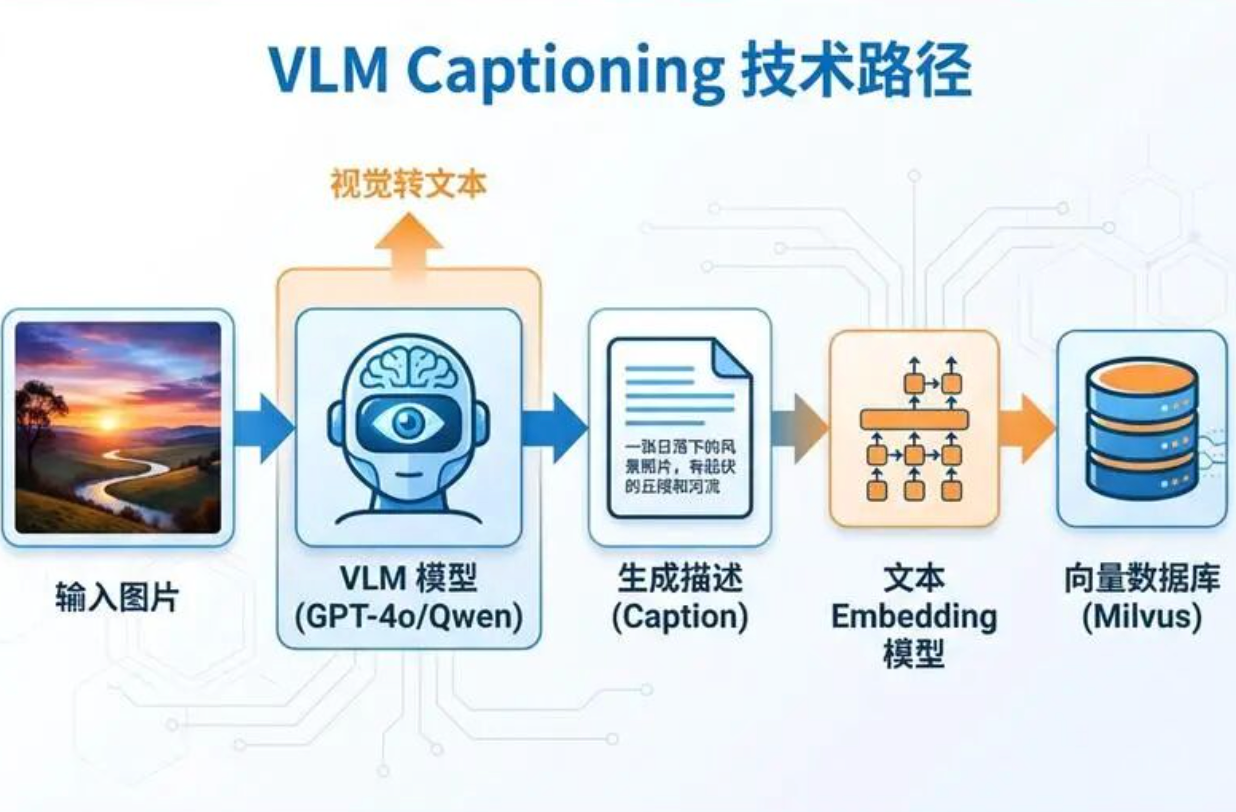

2.1 核心思想

VLM Captioning方案采用了一种"曲线救国"的策略：既然跨模态检索困难，那就把图像转换为文本，将问题转化为成熟的文本检索问题。

基本流程

1. 图像描述生成：使用视觉语言模型（如GPT-4o、Qwen-VL-Max）为每张图片生成详细的文本描述

2. 文本索引构建：将生成的描述文本进行Embedding，存入向量数据库

3. 文本检索：用户查询与图片描述进行文本相似度匹配

4. 结果映射：将匹配的描述映射回对应的图片

2.2 VLM选择与Prompt设计

VLM模型选择

常用的视觉语言模型包括：

• GPT-4o：OpenAI的多模态旗舰模型，描述质量高但成本较高

• Qwen-VL-Max：阿里云的视觉语言模型，性价比较高

• Claude 3.5 Sonnet：Anthropic的多模态模型，理解能力强

Prompt设计要点

生成高质量图片描述的Prompt应包含：

1. 全面性要求：描述图片中的所有重要元素

2. 结构化输出：按照主体、背景、细节等层次组织

3. 语义丰富性：包含颜色、位置、动作、情感等多维度信息

4. 检索友好性：使用用户可能搜索的关键词

2.3 混合检索：向量 + BM25

单纯的向量检索可能会遗漏一些关键词精确匹配的场景。例如，用户搜索"iPhone 15 Pro Max"，向量检索可能返回各种手机图片，但BM25关键词检索能精确匹配包含这个型号的描述。

BM25算法简介

BM25是一种经典的关键词检索算法，其核心思想是：

• 词频（TF）：关键词在文档中出现的次数越多，相关性越高

• 逆文档频率（IDF）：在越少文档中出现的词，区分度越高

• 文档长度归一化：避免长文档获得不公平的优势

QueryFusionRetriever

LlamaIndex提供了QueryFusionRetriever，可以融合多种检索方式：

1. 向量检索器：基于语义相似度检索

2. BM25检索器：基于关键词匹配检索

3. RRF融合算法：使用Reciprocal Rank Fusion合并两路结果

混合检索的优势

• 语义理解：向量检索捕捉语义相似性

• 精确匹配：BM25确保关键词不被遗漏

• 互补增强：两种方法的优势互补，提升整体召回率

2.4 VLM Captioning方案的优缺点

优点

• 语义理解深度：VLM可以生成非常详细的图片描述，包含丰富的语义信息

• 复用成熟技术：可以直接使用成熟的文本检索技术栈

• 可解释性强：检索结果可以通过描述文本解释为什么匹配

缺点

• 信息损失：图像转文本过程中不可避免地丢失部分视觉信息

• 成本较高：需要为每张图片调用VLM生成描述

• 不支持图搜图：用户上传图片后，需要先生成描述再检索，体验不够直接

第三章：Qwen3-VL黄金架构

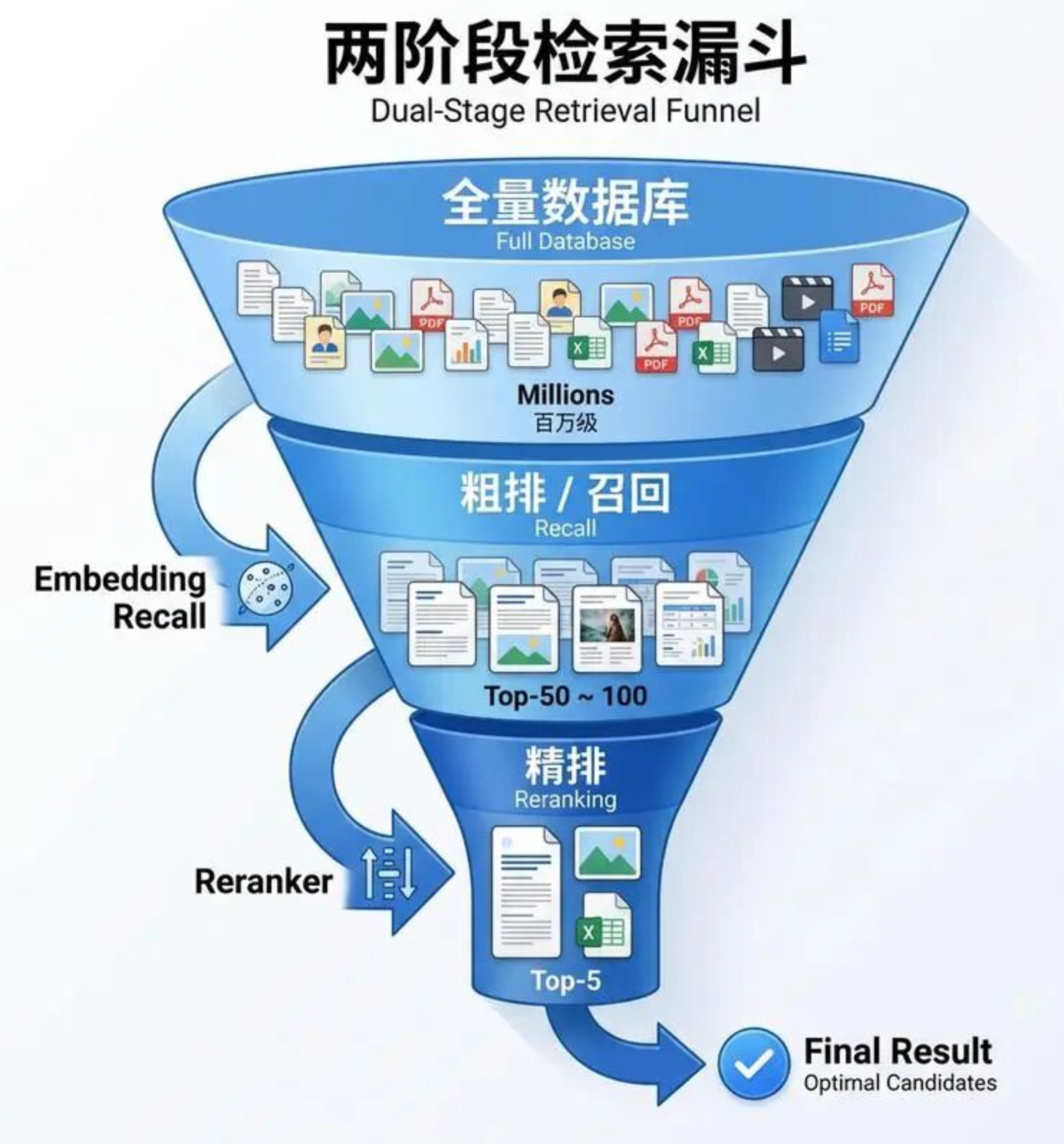

3.1 两阶段检索思想

前面介绍的CLIP和VLM Captioning方案各有优缺点。Qwen3-VL黄金架构结合了两者的优势，采用"粗筛 + 精排"的两阶段检索策略。

第一阶段：Embedding粗筛

使用Embedding模型快速从海量数据中召回候选集：

• 速度快：向量检索复杂度低

• 召回量大：通常召回Top-K（如100条）候选

• 容错性高：宁可多召回，不可漏掉相关结果

第二阶段：Reranker精排

使用Reranker模型对候选集进行精细排序：

• 理解深度：Reranker可以同时看到查询和候选，进行交叉注意力计算

• 排序精准：输出精确的相关性分数

• 计算量可控：只处理第一阶段召回的少量候选

3.2 Qwen3-VL Embedding

Qwen3-VL是阿里云推出的多模态大模型，其Embedding版本专门针对检索场景优化。

核心特点

• 原生多模态：同一个模型可以处理文本和图像

• 统一向量空间：文本和图像编码到同一个高维空间

• 指令感知：支持通过指令控制Embedding的生成方式

与LlamaIndex集成

要在LlamaIndex中使用Qwen3-VL Embedding，需要实现自定义的Embedding适配器：

1. 继承LlamaIndex的BaseEmbedding类

2. 实现文本编码方法：调用Qwen3-VL处理文本

3. 实现图像编码方法：调用Qwen3-VL处理图像

4. 确保输出向量维度一致

3.3 Qwen3-VL Reranker

Reranker是两阶段检索的关键组件，负责对候选集进行精细排序。

Reranker vs Embedding的区别

实现思路

Qwen3-VL Reranker的实现需要：

1. 将查询和候选拼接成特定格式的输入

2. 调用Qwen3-VL模型进行推理

3. 从模型输出中提取相关性分数

4. 根据分数对候选进行排序

3.4 黄金架构：Embedding + Reranker

将Embedding和Reranker组合，形成完整的两阶段检索流程：

完整流程

1. 查询处理：接收用户的文本或图像查询

2. Embedding编码：将查询编码为向量

3. 向量检索：在向量数据库中检索Top-K候选（如100条）

4. Reranker精排：对候选集进行精细排序

5. 结果返回：返回Top-N最相关结果（如10条）

性能与效果的平衡

• 召回阶段：追求高召回率，宁可多召回

• 精排阶段：追求高精度，确保排序准确

• 参数调优：K和N的选择需要根据实际场景调整

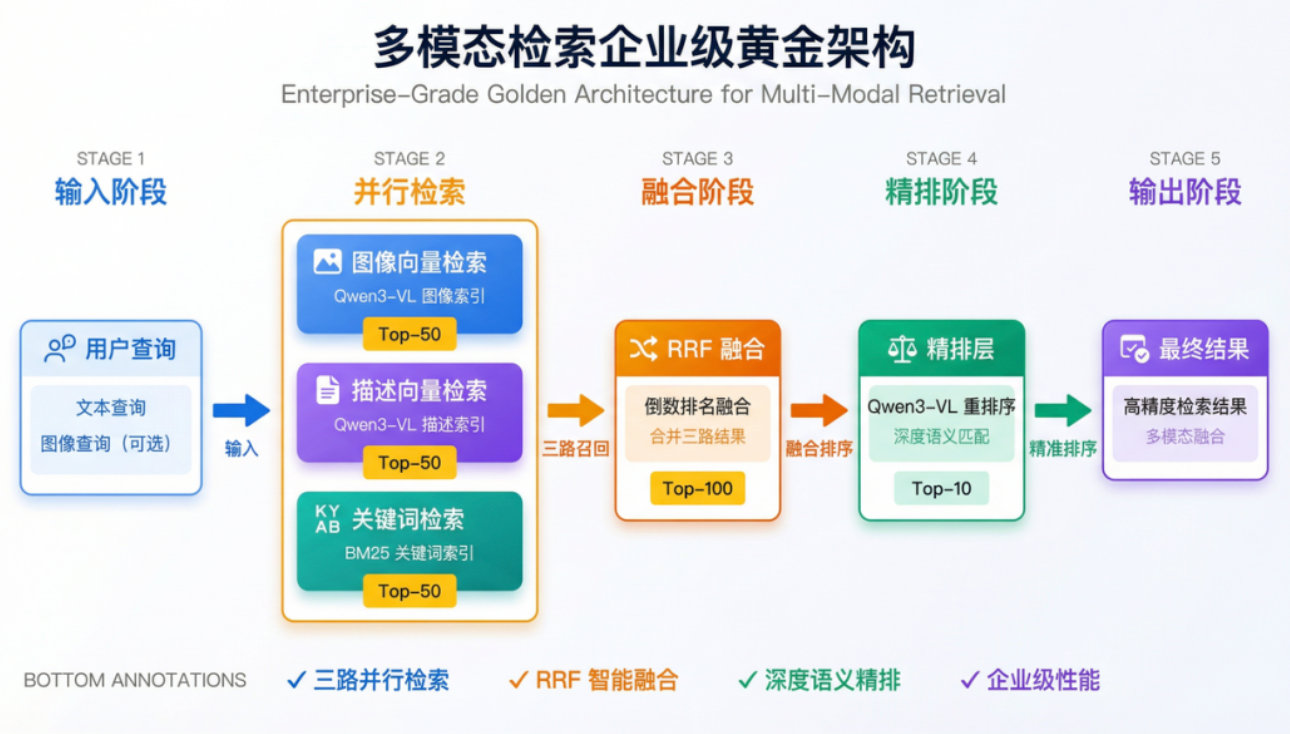

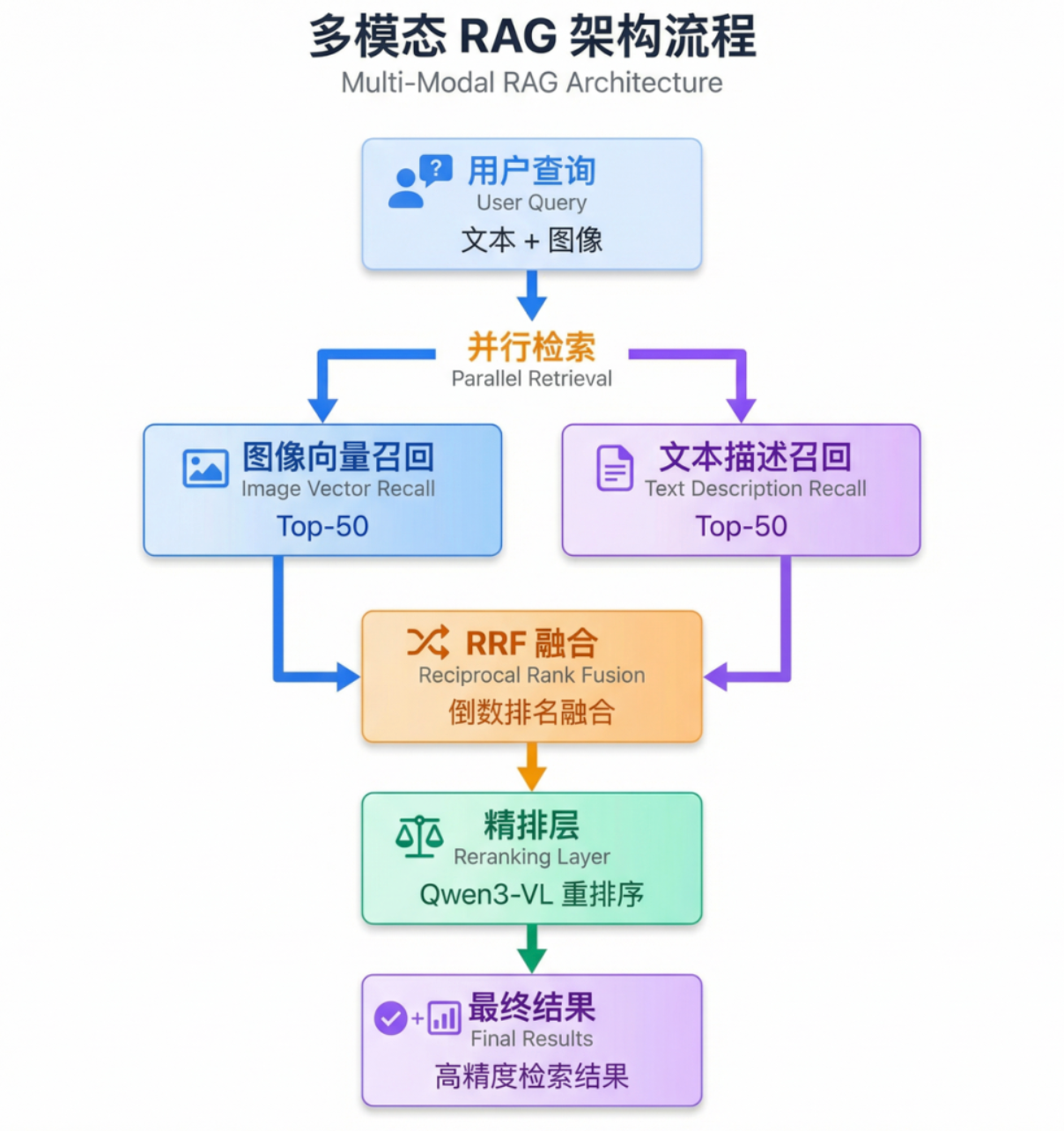

3.5 三路检索融合

为了进一步提升检索效果，可以将向量检索、BM25检索和Reranker结合，形成三路检索融合架构。

架构设计

1. 向量检索路：基于Qwen3-VL Embedding的语义检索

2. BM25检索路：基于图片描述的关键词检索

3. 融合层：使用RRF算法合并两路结果

4. 精排层：使用Qwen3-VL Reranker对融合结果精排

自定义Milvus检索器

为了实现三路检索，需要自定义Milvus检索器：

1. 支持同时查询文本和图像Collection

2. 支持配置不同的检索参数

3. 支持结果的合并与去重

4. 与LlamaIndex的Retriever接口兼容

3.6 Qwen3-VL方案的优缺点

优点

• 检索质量高：两阶段架构兼顾召回率和精度

• 原生多模态：无需图像转文本，保留完整视觉信息

• 灵活可扩展：可以根据需求调整各阶段参数

缺点

• 系统复杂度高：需要维护多个模型和组件

• 计算成本较高：Reranker阶段需要额外的模型推理

• 部署要求高：需要GPU资源支持大模型推理

第四章：Agentic RAG

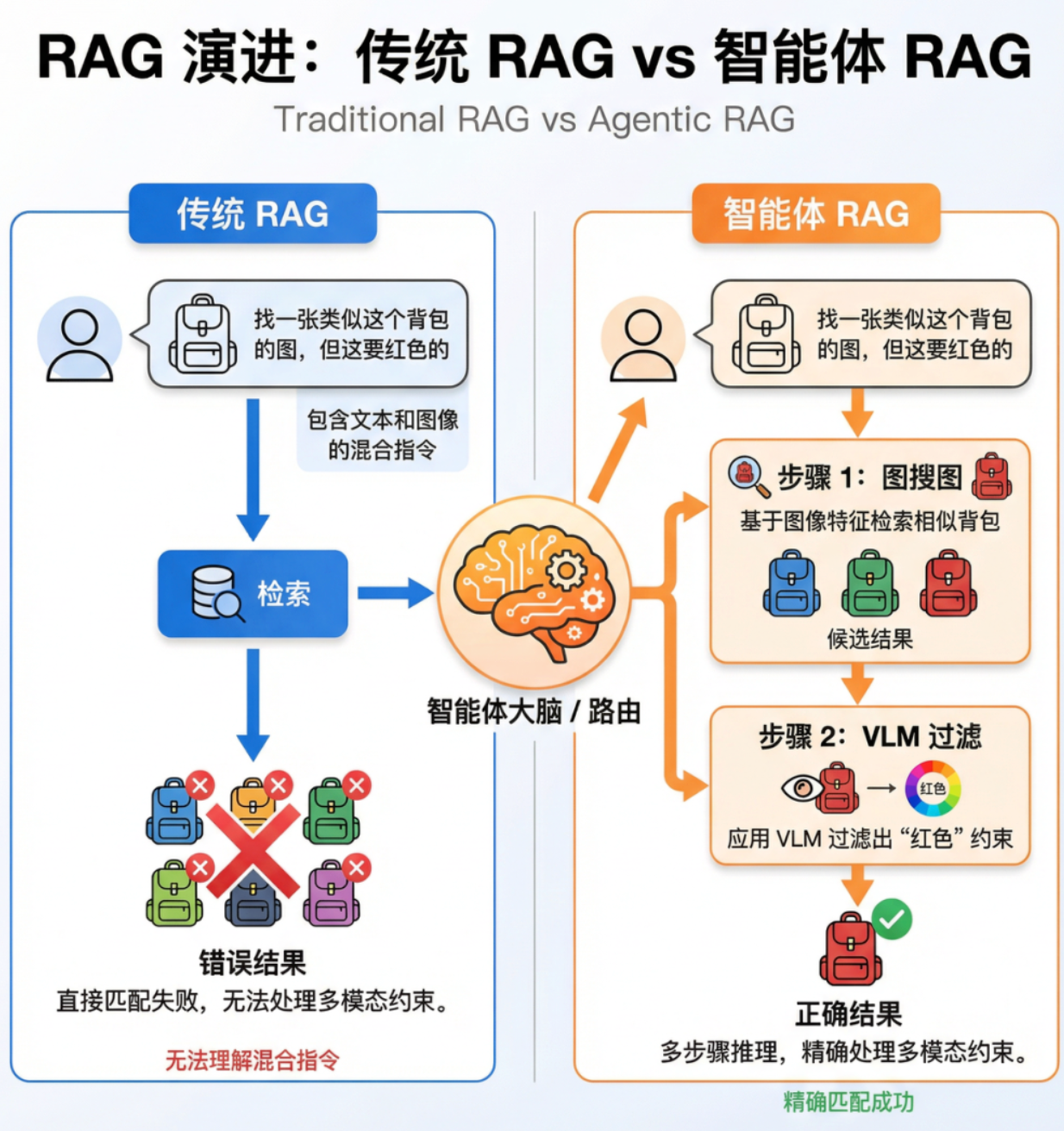

4.1 从传统RAG到Agentic RAG

传统RAG系统采用固定的检索-生成流程，无法根据查询的特点动态调整策略。Agentic RAG引入智能Agent，让系统具备自主决策能力。

传统RAG的局限

• 流程固定：无论什么查询都走相同的检索流程

• 无法迭代：一次检索不满意无法自动重试

• 缺乏推理：无法根据检索结果进行逻辑推理

Agentic RAG的优势

• 动态决策：根据查询意图选择最合适的检索策略

• 迭代优化：检索结果不满意时自动调整策略重试

• 推理能力：可以对检索结果进行分析和推理

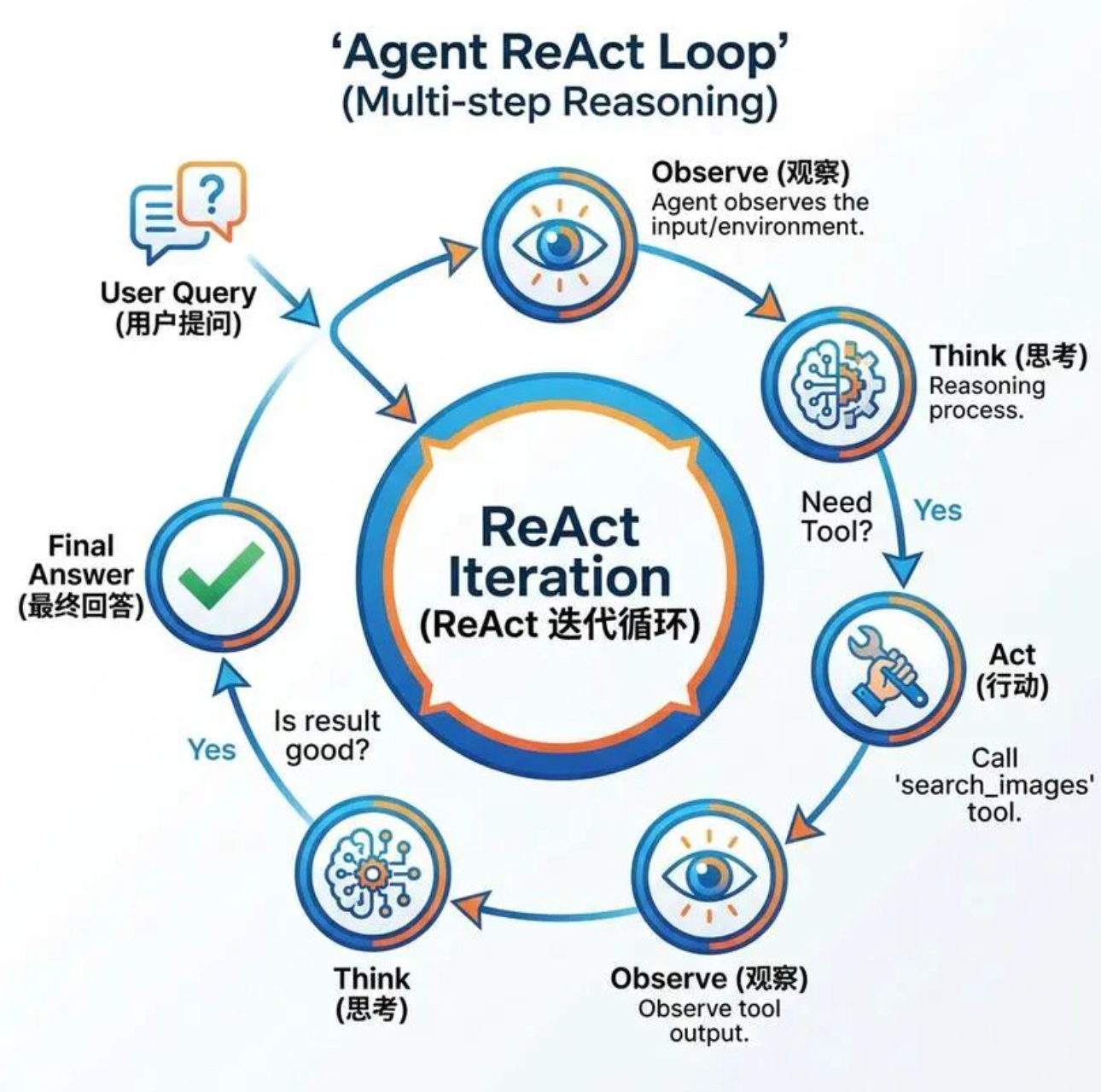

4.2 ReAct循环

Agentic RAG的核心是ReAct（Reasoning + Acting）循环，让Agent在推理和行动之间交替进行。

ReAct循环的三个阶段

1. Observe（观察）：Agent观察当前状态，包括用户查询、已有的检索结果等

2. Think（思考）：Agent分析当前状态，决定下一步应该采取什么行动

3. Act（行动）：Agent执行决定的行动，如调用检索工具、生成回答等

循环终止条件

• Agent认为已经收集到足够的信息

• 达到最大迭代次数

• 用户主动终止

4.3 工具设计

在Agentic RAG中，检索能力被封装为工具（Tool），供Agent调用。

多模态检索工具

针对多模态场景，可以设计以下工具：

1. 文搜图工具：输入文本查询，返回相关图片

2. 图搜图工具：输入图片，返回相似图片

3. 混合检索工具：同时使用向量和BM25检索

4. 精排工具：对候选结果进行Reranker精排

工具描述的重要性

Agent通过工具描述来理解每个工具的功能和使用场景。好的工具描述应该：

• 清晰说明工具的功能

• 明确输入输出格式

• 给出使用场景示例

• 说明与其他工具的区别

4.4 LangChain Agent实现

LangChain提供了完善的Agent框架，可以快速构建Agentic RAG系统。

核心组件

1. LLM：作为Agent的"大脑"，负责推理和决策

2. Tools：Agent可以调用的工具集合

3. Memory：存储对话历史和中间状态

4. Prompt：指导Agent行为的提示词

实现流程

1. 定义检索工具，封装各种检索能力

2. 配置LLM，选择合适的大语言模型

3. 创建Agent，绑定工具和LLM

4. 运行Agent，处理用户查询

4.5 多Agent协作

对于复杂的多模态检索场景，可以设计多个专门化的Agent协作完成任务。

Agent角色划分

• 路由Agent：分析查询意图，决定调用哪个专门Agent

• 文搜图Agent：专门处理文本到图像的检索

• 图搜图Agent：专门处理图像到图像的检索

• 问答Agent：基于检索结果生成回答

协作模式

1. 串行模式：Agent按顺序执行，前一个的输出作为后一个的输入

2. 并行模式：多个Agent同时执行，结果合并

3. 层级模式：主Agent协调多个子Agent

4.6 Agentic RAG的优缺点

优点

• 智能化程度高：能够理解复杂查询意图

• 自适应能力强：可以根据情况动态调整策略

• 可扩展性好：通过添加工具扩展能力

缺点

• 延迟较高：多轮推理增加响应时间

• 成本较高：每次推理都需要调用LLM

• 可控性降低：Agent的行为不完全可预测

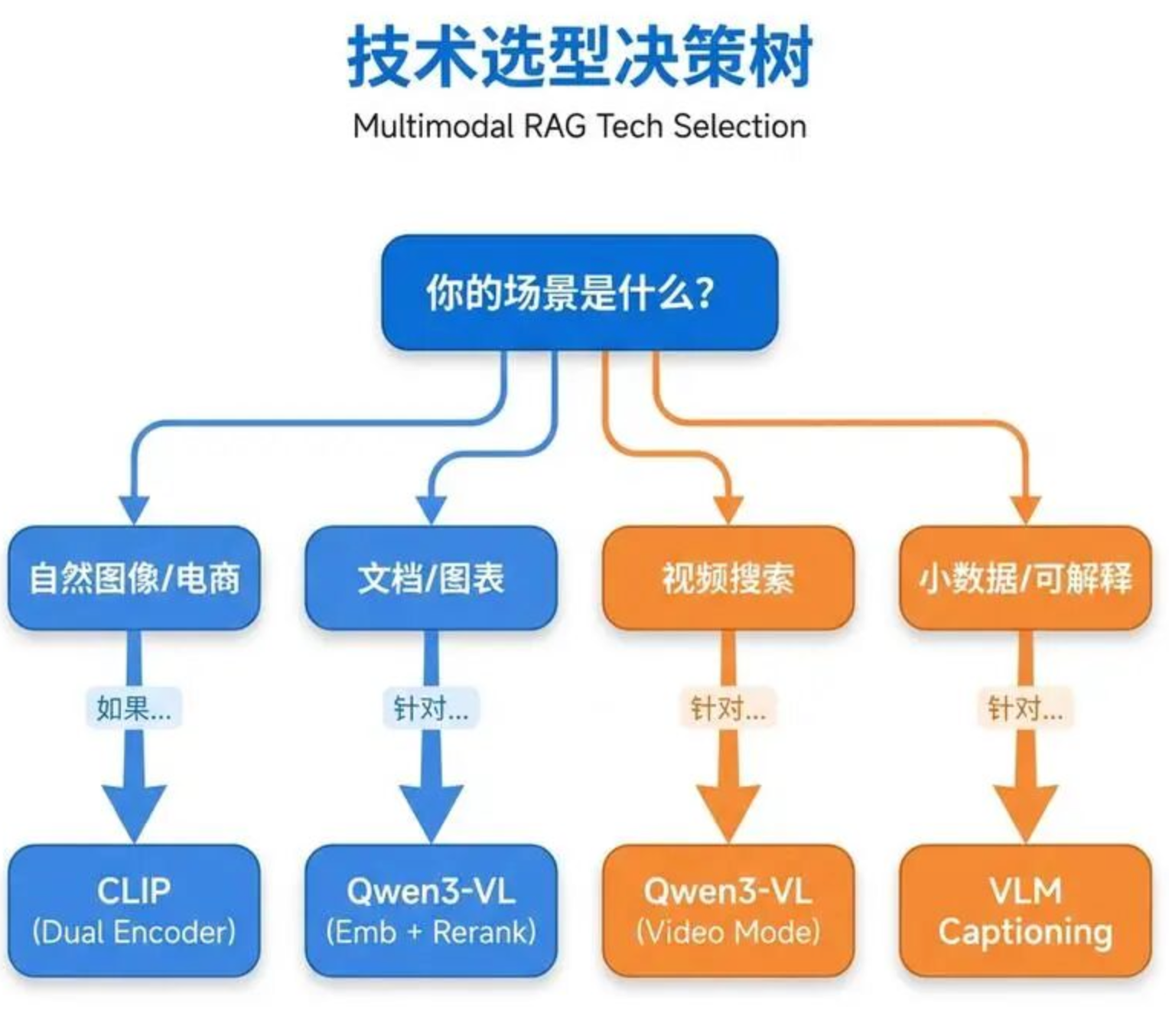

第五章：场景选型指南

5.1 技术方案对比

5.2 场景推荐

场景一：电商商品图片搜索

需求特点：

• 海量商品图片（百万级以上）

• 用户查询相对简单（如"红色连衣裙"）

• 对响应速度要求高

推荐方案：CLIP + Milvus

理由：

• CLIP能够处理简单的商品描述查询

• 向量检索速度快，满足高并发需求

• 实现成本低，易于维护

场景二：医学影像检索

需求特点：

• 图片数量中等（万级到十万级）

• 查询涉及专业术语和复杂描述

• 对检索精度要求极高

推荐方案：VLM Captioning + 混合检索

理由：

• VLM可以生成专业的医学描述

• 混合检索确保专业术语精确匹配

• 可解释性强，便于医生验证结果

场景三：设计素材库

需求特点：

• 需要同时支持文搜图和图搜图

• 用户可能上传参考图片寻找相似素材

• 对视觉相似度要求高

推荐方案：Qwen3-VL黄金架构

理由：

• 原生支持图搜图，无需额外处理

• 两阶段检索保证检索质量

• Reranker提升视觉相似度排序精度

场景四：智能客服图片问答

需求特点：

• 用户查询复杂多变

• 可能需要多轮交互

• 需要结合图片和文本生成回答

推荐方案：Agentic RAG

理由：

• Agent可以理解复杂查询意图

• 支持多轮交互和迭代检索

• 可以整合多种检索策略

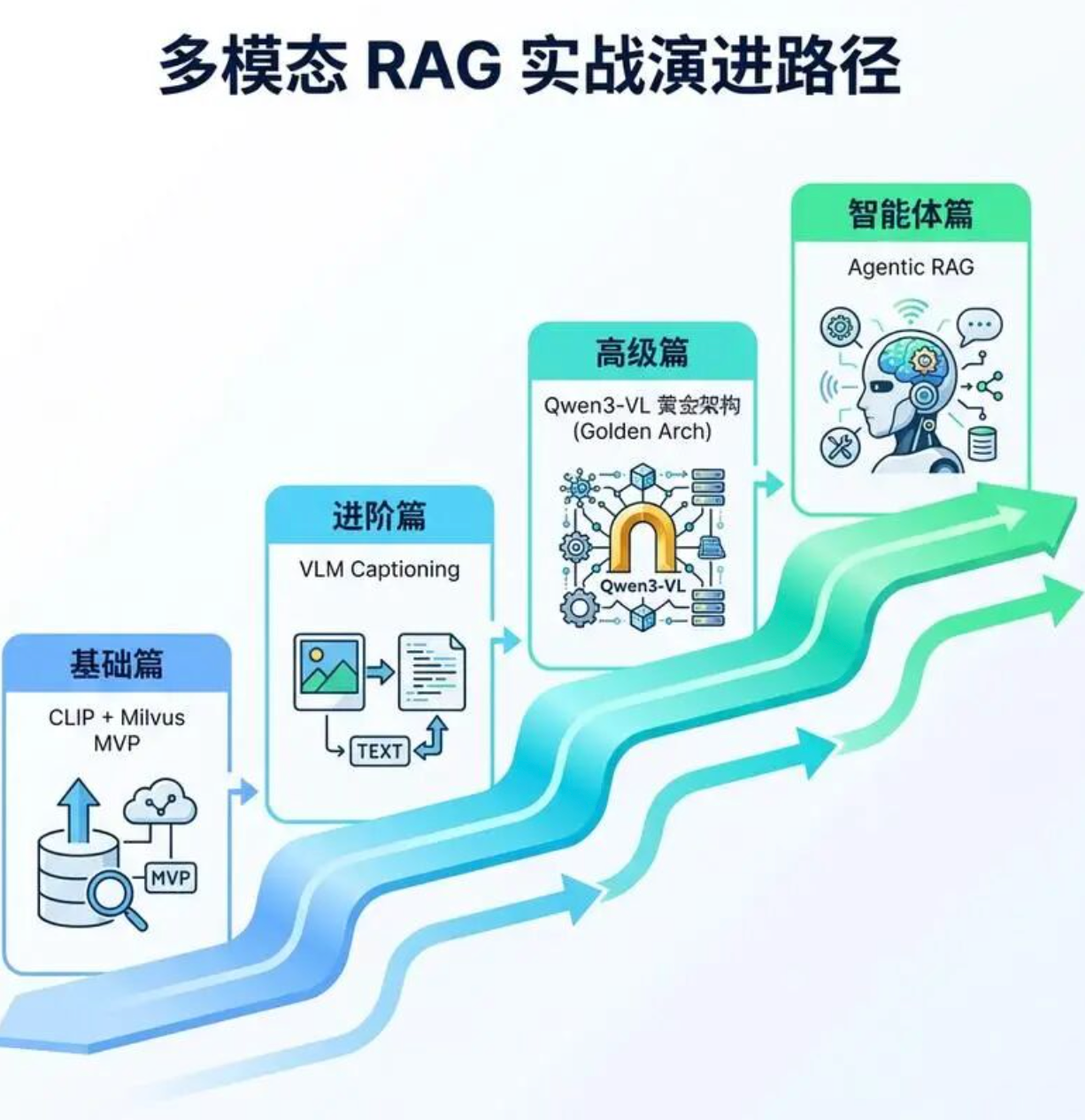

5.3 渐进式演进建议

对于大多数项目，建议采用渐进式演进策略：

第一阶段：快速验证

• 使用CLIP + 简单向量数据库

• 快速搭建MVP验证业务价值

• 收集用户反馈和真实查询数据

第二阶段：效果优化

• 引入VLM Captioning增强语义理解

• 添加BM25混合检索提升召回率

• 根据数据特点调优检索参数

第三阶段：质量提升

• 引入Reranker提升排序精度

• 考虑使用Qwen3-VL等更强的多模态模型

• 建立评估体系持续优化

第四阶段：智能化升级

• 引入Agent实现智能检索

• 支持复杂查询和多轮交互

• 持续迭代优化用户体验

总结

多模态RAG技术正在快速发展，从最初的CLIP双编码器到如今的Agentic RAG，技术方案越来越丰富，能力也越来越强大。

核心要点回顾

1. CLIP方案：通过对比学习实现跨模态检索，简单高效，适合入门

2. VLM Captioning：将图像转为文本，复用成熟的文本检索技术

3. Qwen3-VL黄金架构：Embedding + Reranker两阶段检索，兼顾效率和精度

4. Agentic RAG：引入智能Agent，实现动态决策和迭代优化

技术选型原则

• 从简单开始：先用简单方案验证业务价值

• 数据驱动：根据实际数据特点选择方案

• 渐进演进：随着需求增长逐步升级技术栈

• 成本效益：在效果和成本之间找到平衡点

未来展望

随着多模态大模型的持续进步，我们可以期待：

• 更强的跨模态理解：模型能够理解更复杂的图文关系

• 更高效的检索：在保持精度的同时进一步提升速度

• 更智能的Agent：能够处理更复杂的多模态任务

• 更低的使用门槛：框架和工具链的持续完善
